GeRDA - Автоматизация геохимических исследований
GeRDA

В 2019 году ООО "Лаб127" в партнерстве с MEFFA LAB OY разработали автоматизированный комплекс для геохимических исследований и документирования (GeRDA).

Комплекс представляет собой трехкоординатный стол, на консоли которого закреплен измерительный инструмент. Оператор задает набор координат точек измерений и стартует исследование. Блок управления подводит измерительный инструмент к очередному заданному месту, командует провести измерение и считывает результаты, корректно завершает исследование.

Комплекс GeRDA может быть использован для:

  • исследования керна непосредственно в керновых ящиках,
  • исследования литогеохимических проб в полевых пакетах,
  • исследования шламовых проб бескернового бурения методами RC, RAB,
  • определения золотой минерализации в дробленом материале по методике NEFFA,
  • изучения микроэлементного состава любых 2D-образцов, включая произведения искусства.

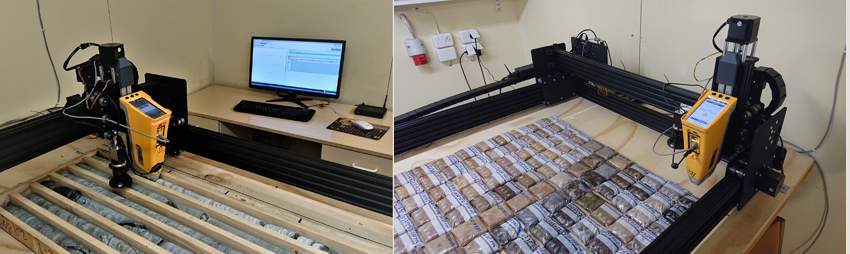

geochemical analysis automation

Комплекс GeRDA на основе РФА Olympus Vanta:
удаленное управление, автоматизированное выделение проб керна, поддержка выгрузки в базы данных

Список подключаемого оборудования к комплексу GeRDA.

  • Спектроскан ГЕО (РФА)
  • Olympus Vanta (РФА)
  • OreXpress (спектрометр)
  • Bruker Tracer (РФА)
  • Bruker Titan (РФА)
  • SciAps X505 (РФА)
  • SciAps X550 (РФА)
  • SciAps Z903 (РФА)
  • ElvaX ProSpector (РФА)
  • Baumer VCXU-65 C.R. (фотокамера)

Кроме указанных в списке измерительных инструментов к комплексу GeRDA могут быть по запросу подключены и другие приборы.

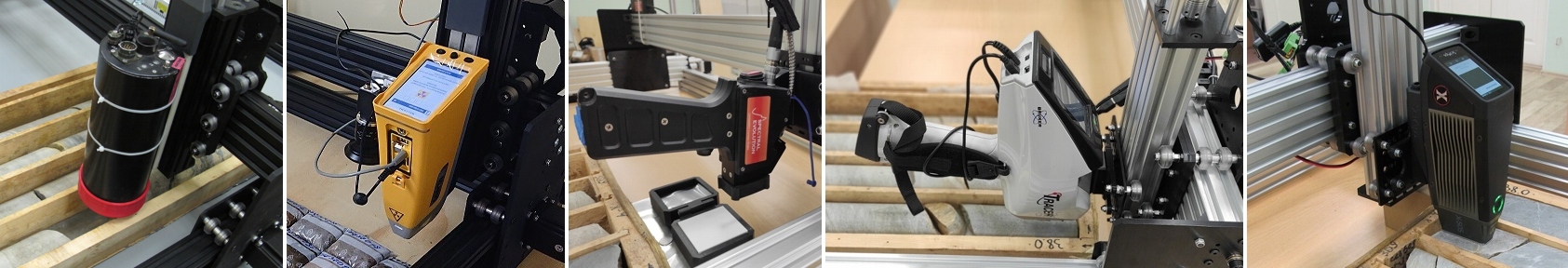

Xray fluorescence analysers

Примеры подключаемого оборудования

Описание программного обеспечения "Панель управления GeRDA" (по запросу предоставляется удаленный доступ к демо-интерфейсу)

Разработка "GeRDA - автоматизированный комплекс для геохимических исследований и документирования" удостоена золотой медали в конкурсе лучших инновационных проектов и лучших научно-технических разработок года в номинации "Лучшая в своем классе технология, высокотехнологичная конкурентоспособная продукция, удешевление и ускорение разработки и производства изделий" на выставке "Петербургская техническая ярмарка ПТЯ-2020" (сентябрь, 2020 г.).


География клиентов комплекса GeRDA

Технологии инерциальной навигации
Мультисенсорный модуль инерциальной навигации Multisensor inertial navigation module MIMU2.5

ООО "Наносети" разрабатывает устройства, алгоритмы и программное обеспечение для инерциальной навигации, а также встраивает эти решения в системы локального позиционирования.

В 2017 году в рамках проекта по программе IRA-SME Фонда содействия инновациям создан малогабаритный автономный самокалибрующийся мультисенсорный инерциальный модуль MIMU2.5 (Multisensor Inertial Measurement Unit), предназначенный для автономного определения местоположения и ориентации подвижных объектов, параметров движения объекта (скорость вращения, ускорение), а также дополнительных параметров, необходимых для стабилизации объекта и автоматического управления его движением. Устройство можно использовать как инерциальный измерительный модуль (IMU), динамический инклинометр (VRU), БИНС (AHRS) и регистратор траектории движения.

MIMU2.5 (документация, перечень разработанных алгоритмов) содержит:

  • пять 3-осевых инерциальных МЭМС и магнитных датчиков, смонтированных под углом друг к другу,
  • датчик температуры,
  • датчик атмосферного давления,
  • микроконтроллер со встроенным программным обеспечением для предварительной обработки показаний датчиков, слияния данных, автономной самокалибрации и температурной коррекции данных в широком диапазоне температур.

Автокалибровка акселерометров и гироскопов происходит в моменты отсутствия движения (вращения, перемещения, вибраций), а магнитометра - при существенном изменении ориентации модуля в условиях незначительного перемещения в 3D-пространстве.

Пять встроенных датчиков организованы как один виртуальный, значения которого скорректированы по температуре. Протоколом взаимодействия с модулем MIMU2.5 не предусмотрена передача внешнему устройству исходных нескорректированных данных.

В зависимости от версии встроенного программного обеспечения модуль MIMU2.5 может быть сконфигурирован на измерение и расчет 3D-ориентации, угловой скорости вращения, линейного ускорения, индукции магнитного поля и/или траектории движения для объектов "пешеход" или "колесный механизм (автомашина/погрузчик)".

Модуль MIMU2.5 содержит встроенный сервер позиционирования объектов на локальной или глобальной картах.

С помощью внешнего программного обеспечения модуль MIMU2.5, закрепленный на колесном механизме, может автоматически определить свою ориентацию относительно него (imu-to-vehicle orientation) с точностью до 1.5 градусов.

Направления осей виртуального инерциального датчика нанесены на корпусе прибора.

MIMU2.5 подключается к внешним устройствам по интерфейсу RS-232 с предельной скоростью 921600 бит/с.

Влаго- и пылезащищенность - IP65.

В комплект поставки входит модуль MIMU2.5, кабель Phoenix Contact 1404147 для подключения внешнего устройства и ударопрочный кейс.

Сравнительные эксперименты по оценке качества записи маршрута пешехода показали, что модуль MIMU2.5 значительно превосходит характеристики МЭМС-датчиков в современных смартфонах, особенно в стабильности показаний во времени и при разной температуре.

Видеодемонстрация качества восстановления траектории машинки, используя лишь средства инерциальной навигации. Инерциальный модуль может быть установлен на погрузчик, автомобиль, грузовик и другие колесные траспортные средства.


Технологии локального позиционирования, связи и передачи звука

С 2005 года сотрудники коллектива Lab127 ведут разработки в области беспроводных технологий.

В 2012 году на основе радио стандарта NanoLOC (IEEE 802.15.4a) была создана система локального позиционирования и передачи звука RealTrac. Мобильные и стационарные радиоузлы RealTrac оснащены звуковой подсистемой передачи голосового трафика. Расчет местоположения выполняется на основе информации об измеренных расстояниях, уровне сигнала, данных инерциальной системы навигации, датчиков давления. Модули также поддерживают передачу в стандарте UWB.

Видеопрезентация технологии RealTrac

В 2018 году специально для применения в горнодобывающей промышленности в партнерстве с ООО "Ингортех" разработана новая технология VoiLoc, пришедшая на смену технологии RealTrac.

Сферы применения
  • Беспроводные сети датчиков
  • Интернет вещей, IoT
  • Технологический промышленный контроль и мониторинг
  • Медицина и защита окружающей среды
  • Мониторинг движения мобильных объектов (пешеходы, механизмы, автомобили)
  • Обеспечение радиосвязи и определения местоположения в шахтах и карьерах
  • Железнодорожный траспорт
  • Службы оперативного реагирования и системы быстрого развертывания (МЧС)
  • Массовые и спортивные мероприятия и лагеря отдыха
  • Строительство
  • Позиционирование и мониторинг передвижения в подземных сооружениях, тоннелях и метро
  • Повышение безопасности труда на опасных производствах
  • Сети сбора распределенной информации
  • Сейсмоконтроль
  • Технология "умный дом"
  • Радиосвязь в критических по энергопотреблению приложениях
  • Двухмерное и трехмерное определение местоположения объектов (в закрытых помещениях)
По всем вопросам обращаться к Мощевикину Алексею Петровичу
