3.2.3. Модуль пространственного сканирования

Модуль пространственного сканирования scanrad.vi вызывается из главного меню программы, выбором пункта Spatial scanning и предназначен для изучения зависимости интенсивности линии от пространственной координаты, производя сканирование по пространству, на заданной длине волны. На рисунке 2.3 представлен интерфейс этого модуля.

Для сканирования необходимо:

Выбрать длину волны, на которой необходимо произвести сканирование с помощью прибора Wave Length и нажать кнопку Wave (при этом произойдет выход на соответствующую длину волны).

Затем для более точного позиционирования на максимум линии нажать кнопку Tuning (см. п. 3.2.4 Модуль точного позиционирования на максимум линии).

Следующие параметры необходимо задать перед началом сканирования:

количество измерений в одной точке – MetrNum;
шаг, с которым необходимо делать измерения, – St;
фазу, в которой будет происходить сканирование, – PhaseU (в градусах; значения Inf или –Inf означают, что сканирование будет вестись, соответственно, в максимальной или минимальной фазе; если ввести NaN, то фаза не учитывается (будет случайной), что ускорит процесс сканирования).

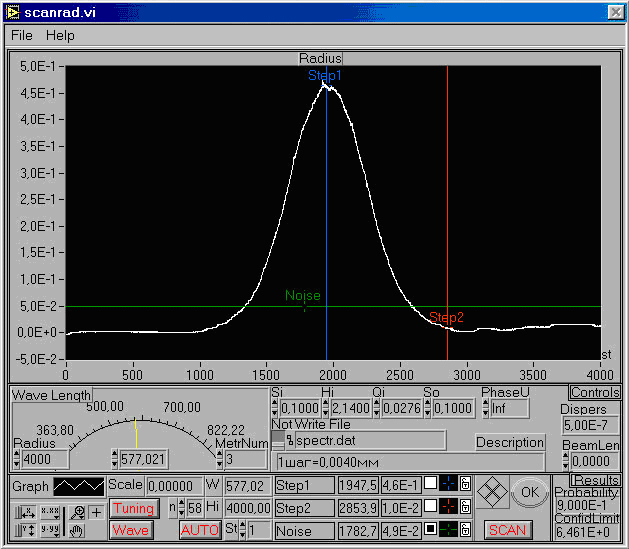

Рисунок 2.3 – Модуль пространственного сканирования

Следующие параметры можно установить как перед регистрацией спектра, так и после этого (при записи, они будут сохранены в информационном файле к спектру):

ширина входной щели – Si (в мм);
высота входной щели – Hi (в мм);
телесный угол – Qi (в ср);
ширина выходной щели – So (в мм);
длина луча наблюдения в источнике – BeamLen (в мм) (в описанной схеме расчетов данное поле не используется);
описание к данным – Description.

Если результаты сканирования необходимо сразу же записать в файл, нужно ввести имя файла в поле Write File и установить переключатель в положение Write File. Запись можно также произвести через пункт Save Spectrum... из меню File.

Для запуска сканирования по пространству следует нажать кнопку SCAN. При сканировании программа выдает:
а) график зависимости интенсивности излучения источника (в отсчетах) от радиуса;
б) доверительный интервал измеренных значений интенсивности ConfidLimit (для вероятности Probability).
При нажатии кнопки AUTO два курсора Step1 и Step2 устанавливаются на ближайшие максимумы спектра, которые выбираются с учетом третьего курсора Noise. Максимумы ниже курсора Noise не учитываются. Если курсоры не устанавливаются на ближайшие максимумы, то можно подкорректировать их поиск, изменив количество точек, по которым ведется поиск, с помощью параметра n (не может быть меньше 3). Первое значение для каждого курсора на панели курсоров показывает величину, на которую указывает маркер этого курсора, вдоль оси Х (в единицах измерения этой оси). Второе значение для данного курсора показывает величину, на которую указывает маркер этого курсора, вдоль оси Y (в единицах измерения этой оси).

При записи результатов сканирования в файл с расширением .dat одновременно в файл с расширением .inf записывается вся информация о спектре:

тип сканирования (по длинам волн или по пространству), в случае сканирование по пространству – Radius Scan;
путь к файлу и имя файла;
дата и время получения спектра;
радиус или длина волны, на которой производилось сканирование (при сканировании по пространству – длина волны);
массив отсчетов (шагов) и массив соответствующих им длин волн (построчно);
диапазон сканирования (в шагах);
шаг сканирования;
число измерений в точке;
доверительный интервал значений интенсивности;
фаза, в которой производилось сканирование (в градусах или специальные значения Inf, -Inf, NaN);
параметры щелей: ширина входной щели – Si0, высота входной щели – Hi0, ширина выходной щели – So0 (в мм);
телесный угол (в ср);
обратная линейная дисперсия прибора dλ/dx (нм/мм);
длина луча наблюдения в источнике (в мм) (в описанной схеме расчетов данное поле не используется);
единицы измерения на осях;
описание.

В меню File имеются два пункта:

Save Spectrum... – сохранить последний сканированный спектр.
Exit – выход.

Меню Help предназначено для загрузки файла помощи по данному модулю.
